Совершенствование процессов управления корпоративными образовательными проектами в сфере электронной промышленности

Введение

Корпоративное образование в России переживает значительные изменения, становясь стратегическим инструментом для компаний, стремящихся адаптироваться к меняющимся рыночным условиям и укреплять свои позиции. В последние годы корпоративное образование вышло на первый план, как стратегический приоритет для российских компаний, особенно на фоне увеличивающегося спроса на квалифицированных специалистов и острого дефицита кадров. По данным опросов, подавляющее большинство компаний (86%) испытывают кадровый голод, что делает эффективное корпоративное обучение критически важным для привлечения и удержания сотрудников. В 2024 году расходы на корпоративное образование достигли 1,3% от фонда оплаты труда (ФОТ), а средний годовой бюджет одного корпоративного университета составил 557 миллиардов рублей. Это увеличение инвестиций в образование сотрудников обусловлено осознанием того, что корпоративное обучение является не просто инструментом, а важнейшим фактором успеха бизнеса в условиях переменчивой конкурентной среды. Компании оценивают эффективность своих программ обучения, на 41% чаще, чем в 2022 году [19].

Управление проектами в сфере корпоративного образования — это системный подход к планированию, организации и контролю образовательных инициатив, направленных на достижение конкретных целей. Например, внедрение новых программ, цифровизация и персонализация обучения, строительство учебных центров [3]. Большинство образовательных программ зачастую отстают от динамично развивающихся технологий, не учитывают потребности реального сектора экономики и не обеспечивают достаточный уровень практической подготовки. Это создает необходимость в разработке новой образовательной модели, интегрирующей передовые знания, практико-ориентированный подход и сотрудничество с промышленными предприятиями.

Микроэлектроника является ключевой отраслью современной экономики, лежащей в основе развития высоких технологий, искусственного интеллекта, интернета вещей (IoT), телекоммуникаций, оборонной промышленности и других стратегических направлений. Однако в условиях глобальных технологических вызовов и санкционного давления на Россию остро ощущается дефицит квалифицированных специалистов в этой сфере.

Создание современной образовательной модели для подготовки специалистов в микроэлектронике – это стратегическая задача, от решения которой зависит технологическая независимость и конкурентоспособность страны. Разработанная в статье модель сочетает фундаментальную подготовку, актуальные прикладные навыки и прямое взаимодействие с индустрией для обеспечения устойчивого развития отрасли. При этом особое внимание уделяется внедрению технологий, персонализированному подходу и гибкости.

Модели управления корпоративными образовательными проектами

Управление корпоративными образовательными проектами (КОП) сталкивается с рядом системных проблем, которые снижают их эффективность [3]. Ниже приведены ключевые критические аспекты:

1. Чрезмерная бюрократизация

2. Несоответствие потребностям бизнеса и сотрудников

3. Неэффективное распределение ресурсов

4. Отсутствие измеримости результатов

5. Слабая интеграция с HR-процессами

6. Низкая вовлеченность сотрудников

7. Недостаток экспертизы внутри компании

8. Игнорирование цифровых трендов

Для решения данных проблем и повышения эффективности управления КОП необходимо:

1. Связывать обучение с бизнес-целями (например, рост продаж чипов после обучающего курса);

2. Внедрять гибкие модели (agile, микрообучение);

3. Измерять ROI (возврат инвестиций): не только охват, но и применение навыков;

4. Вовлекать руководителей (чтобы обучение поддерживалось «сверху»);

5. Использовать цифровые инструменты (LMS, AI-аналитика, геймификация) [6].

В управлении корпоративными образовательными проектами применяются различные модели. В табл.1 приведено сравнение основных российских образовательных моделей управления с зарубежными методиками управлениями.

Таблица 1

Сравнение моделей управления корпоративными образовательными проектами в России и за рубежом

Представленный анализ показывает, что оптимальная модель корпоративного обучения в микроэлектронике должна комбинировать лучшие элементы agile, классических подходов, персонализацию обучения через ИИ, как в США, с акцентом на специфику отрасли (как в Китае). Учитывать высокие технологические риски, быстрое устаревание знаний и критическую важность практических навыков.

Инструменты управления образовательными проектами и основные тренды

При создании новой образовательной модели управления корпоративными образовательными проектами для микроэлектроники необходимо ориентироваться на такие инструменты управления проектами, как:

1. Гибкость + персонализация

Микроэлектроника требует динамичного обновления программ, поскольку техпроцессы меняются каждые 2–3 года (например, переход с 7 нм на 3 нм). При этом персонализация критична: инженеру-технологу и проектировщику нужны разные траектории обучения.

2. Практическая ориентированность

Симуляторы и Digital Twin (аналог VR-тренажеров) снижают стоимость ошибок при обучении. Например, ошибка в настройке EUV-сканера может стоить миллионов долларов.

Оценка эффективности через реальные метрики (качество чипов, степень удовлетворенности компаний, количество реализованных проектов с партнерами)

3. Искусственный интеллект (ИИ) не только для обучения, но и для работы

В отличие от других отраслей, где ИИ используется для рекомендаций курсов или анализа прогресса, в микроэлектронике нейросети становятся частью производства (GAN (Generative Adversarial Network, генеративно-состязательная сеть) для проектирования, CNN (методы оптимизации на основе графов для контроля дефектов) [10].

4. Мотивация через экспертизу

Геймификация с акцентом на прикладные достижения (оптимизация PPA (Power-Performance-Area — мощность, производительность, площадь чипа), найденные дефекты) [7].

Внутренняя экспертиза важнее внешних преподавателей: только практикующие инженеры могут объяснить нюансы failure-анализа.

Разработанная модель базируется на существующих трендах в корпоративном образовании:

1. Искусственный интеллект (ИИ)

ИИ используется для создания адаптивных программ обучения, которые подстраиваются под индивидуальные потребности сотрудников, анализируют прогресс и предлагают учебные модули. Нейросети помогают создавать контент: тексты, изображения и видео для учебных материалов, а также переводить видео на иностранные языки [20].

2. Использование онлайн-платформ в обучении

3. Развитие soft skills

Особое внимание уделяется развитию soft skills, таких как коммуникация, лидерство, работа в команде, управление временем, креативность и эмоциональный интеллект [17].

4. Доступность (возможность обучения в любое время и в любом месте)

Если у организации есть база знаний, сотрудники могут быстро найти нужную информацию в любое время. Мобильные версии платформ обучения позволяют интегрировать интерактивные элементы, такие как квизы, видеоролики и игры [9].

5. Микрообучение

Востребован формат точечного интервального и короткого по времени обучения, с использованием ИИ и чат-ботов, предлагающих образовательный контент под конкретный запрос [18].

6. Персонализация обучения

Формирование обучающих программ под индивидуальные потребности, способности, интересы и планы работников, что способствует высокой вовлеченности в процесс обучения и активизирует внутренние потребности в саморазвитии [18].

7. Иммерсивное обучение [5].

Использование искусственного интеллекта уже становится стандартной практикой в обучении. Ниже описаны несколько алгоритмов и методов использования ИИ в области микроэлектроники:

1. Генеративные состязательные сети (GAN) для проектирования микросхем: автоматическое генерирование топологий микросхем и оптимизация размещения компонентов на кристалле (floorplanning).

2. Глубокое обучение с подкреплением (RL) для оптимизации производства: настройка параметров литографии и травления в реальном времени, а также оптимизация производственных процессов (например, контроль качества) [8].

Пример: Алгоритмы RL помогают минимизировать дефекты при производстве полупроводников, адаптируясь к изменениям в оборудовании.

3. Нейросетевые методы для анализа дефектов (Computer Vision + CNN): автоматический контроль качества с помощью сверточных нейросетей (CNN) и обнаружение микротрещин, дефектов металлизации и других аномалий.

4. Методы оптимизации на основе графов (Graph Neural Networks, GNN): моделирование взаимосвязей в сложных схемах (аналоговые и цифровые микросхемы) и прогнозирование тепловых и электрических характеристик [10].

Пример: GNN помогают анализировать взаимное влияние транзисторов в чипе, улучшая энергоэффективность.

Применение данных методов и алгоритмов в обучении позволит сократить время разработки, улучшить качество и снизить стоимость производства микроэлектронных устройств.

Сейчас большую популярность набирает иммерсивное обучение. Оно предполагает погружение сотрудников в учебную среду, где они могут не только усваивать теорию, но и применять ее на практике с использованием виртуальной и дополненной реальности, симуляций и ролевых игр. Внедрение AR для наложения виртуальных моделей на реальные компоненты позволит сотрудникам визуализировать внутреннюю структуру микросхем или электронных устройств. Использование SPICE-симуляций будет полезно для обучения студентов поведению электронных схем в различных условиях [4].

Онлайн-обучение повышает гибкость и доступность получения информации, позволяя сотрудникам учиться в удобное время. Используются вебинары, онлайн-тренинги, курсы, лонгриды, тесты и диалоговые тренажеры, размещенные на платформах LMS, которые позволяют создавать образовательные программы, исходя из уровня подготовки сотрудника [17]. Обучение микроэлектронике требует специализированных курсов, охватывающих проектирование микросхем, программирование ПЛИС (программируемая логическая интегральная схема), работу с CAD-инструментами (Cadence, Altium Designer) и основы полупроводниковой физики.

Существуют разные онлайн-платформы для обучения, наиболее известные это – Coursera, edX, Udemy, Udacity (Nanodegree) [24; 25; 26; 27] Также есть и специализированные платформы для обучения в области микроэлектроники (Cadence, Synopsys и Xilinx) [16; 23; 28] На Coursera/edX размещены в основном теоретические материалы, на Udemy можно размещать различные лабораторные работы или практико-ориентированные задания. Курсы на платформах Cadence, Synopsys и Xilinx помогут углубиться в знания в области микроэлектроники, поскольку они уже работают в партнерстве с вузами и предоставляют свое ПО для работы.

Персонализация в микроэлектронике обусловлена высокой сложностью и быстрым развитием технологий (например, переход на 2нм техпроцессы). Персонализированный подход позволяет готовить специалистов точно под требования отрасли.

Индивидуальный подход к обучению в области микроэлектроники заключается в следующем:

1. Учет начального уровня знаний

Разделение обучающихся на группы: новички (основы электроники, физика полупроводников), продвинутые (проектирование микросхем, VHDL/Verilog), профессионалы (оптимизация layout, нанотехнологии).

Диагностика пробелов и корректировка программы.

2. Гибкость форматов обучения

Теория: видеолекции, интерактивные симуляторы (Cadence, SPICE).

Практика: индивидуальные проекты (проектирование схем, моделирование), лабораторные работы на реальном оборудовании или в виртуальных средах (LTspice, Proteus).

3. Адаптация под цели

Для инженеров-разработчиков — углубленное изучение проектирования СБИС (сверхбольшая интегральная схема).

Для технологов — процессы литографии, изготовления чипов.

Для студентов — фундаментальные курсы + мини-проекты.

4. Персонализированная обратная связь

Рецензирование проектов экспертами.

Рекомендации по дальнейшему обучению (например, углубление в аналоговую или цифровую микроэлектронику).

К преимуществам персонализации обучения можно отнести:

· ускоренное освоение сложных тем (например, квантовых эффектов в нанотранзисторах);

· возможность фокусироваться на востребованных навыках (например, проектирование для IoT или AI-чипов);

· снижение барьеров для новичков за счет адаптивных курсов [20].

Исходя из всего вышесказанного, авторы предлагают улучшить процесс управления корпоративными образовательными проектами, посредством переподготовки и повышения квалификации сотрудников и студентов в области микроэлектроники для предприятий г. Зеленограда на базе НИУ МИЭТ. Для этого разработана образовательная модель на рис.1, которая позволит подготовить инженеров нового поколения и первоклассных специалистов. Это agile-экосистема с цифровыми инструментами для обучения, ИИ-ассистентами (помогают отслеживать прогресс обучения студентов, сохраняя данные о результатах прохождения различных тестов или практико-ориентированных заданий), привязкой к производственным KPI, LMS для отслеживания прогресса и адаптации программ, оценочными метриками.

В модель включены такие образовательные инструменты, как иммерсивное обучение, геймификационные курсы, ИИ с возможностью создания карьерограммы обучающихся (для будущей оценки компаний-партнеров, о том, каких именно специалистов не хватает, какого возраста и квалификации), социальные платформы для взаимного обучения. Специалисты после обучения смогут использовать GAN для проектирования микросхем, нейросетевые методы для анализа дефектов (Computer Vision + CNN), а также будут обучаться на стимуляторах, что значительно сократит количество технологических ошибок и финансовые риски.

В модели учтены оценочные метрики, позволяющие проанализировать эффективность обучения и процент вовлечения обучающихся в образовательные проекты. Например, такая метрика как количество студенческих проектов с промышленными партнерами. Ее можно измерить следующим образом: фиксировать все проекты, выполненные по заказу предприятий (например, разработка тестового чипа для компании «А») и сравнивать динамику по годам. Пример: в 2023: 5 проектов, в 2024: 12 проектов, значит, рост составил 140%.

С помощью индекса удовлетворенности компаний можно понять насколько остались довольны компании партнеры проделанной работой студентов. Индекс представляет собой отношение суммы оценок работодателей (по 5-балльной шкале) к числу респондентов.

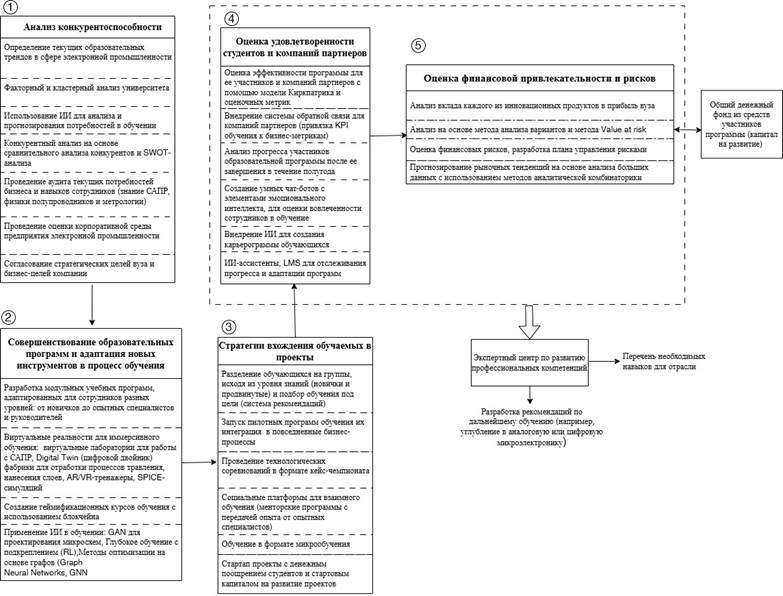

Рис. 1 Модель управления корпоративными образовательными проектами в сфере электронной промышленности

Составлено авторами на основе источников [11; 15; 21; 22]

Ключевыми отличиями образовательной модели для микроэлектроники являются:

· Упор на симуляторы и Digital Twin — из-за дороговизны ошибок в производстве.

· ИИ для проектирования — в отличие от классических моделей, где ИИ лишь рекомендует курсы, здесь он участвует в создании чипов (GAN для топологии, RL для оптимизации).

· Привязка к техпроцессам — программы обновляются при переходе на новые нормы (например, с 7 нм на 5 нм).

Такой подход сочетает гибкость agile и практичность производственных моделей, но фокусируется на уникальных задачах микроэлектроники: скорость проектирования, минимизация дефектов, работа с нанометр-точностью.

В табл.2 представлена оценка традиционных инструментов корпоративного обучения с инструментами и технологиями используемых в разработанной модели.

Таблица 2

Сравнительная таблица традиционных инструментов и инструментов, которые используются в предложенной образовательной модели

Инструменты корпоративного обучения, предложенные авторами для предприятий электронной промышленности, обеспечивают большую гибкость, технологические возможности и эффективность по сравнению с традиционными. Они более привлекательны и перспективны, а главное они масштабируемые, что очень важно для разработки образовательных программ с международным участием. Однако традиционные инструменты сохраняют свою ценность в плане прямого взаимодействия с людьми и передачи практического опыта, поэтому полностью из процесса обучения их исключать нельзя.

Заключение

Из всего вышесказанного, можно сделать вывод о том, что разработанная образовательная модель — это синтез инноваций и практико-ориентированности обучающихся. Она сочетает передовые технологии, гибкие методологии управления и практико-ориентированный подход, что позволяет готовить специалистов, соответствующих запросам в сфере электронной промышленности. Перспективность модели заключается в том, что ее можно масштабировать на другие технические направления (робототехника, AI) и в ней есть глубокая интеграция ИИ для автоматизации рутинных задач преподавателей и облегчения процесса обучения студентов. Модель демонстрирует, что образование может быть одновременно гибким, измеримым и ориентированным на реальные задачи, формируя кадры для технологического суверенитета страны. Оценить эффективность ее применения позволяют метрики, такие как количество студенческих проектов с промышленными партнерами и индекс удовлетворенности компаний. Следующий шаг — внедрение в другие вузы при поддержке государства и бизнеса.
